——昆明市盤龍區小窯村、大波村城中村改造配套基礎設施建設工程紀實
直面痛點：破解交通瓶頸與設施短板
昆明市盤龍區小窯村、大波村城中村改造配套基礎設施建設工程，位于昆明市盤龍區龍泉街道小窯村、大波村片區，東臨昆曲高速、南接灃源路、西至北京路。片區南側的小窯村城中村改造回遷安置房項目正在建設，北部汽車客運站、北部公交樞紐站、軌道交通2號線、灃潤雅庭小區均已投入使用，地塊北方向錦麟峰薈、龍熙壹號、頤惠園等小區均已建成投入使用，但片區南北側缺乏連通性的道路，片區居民出行需要繞行北京路、龍溪路，造成居民出行不便。同時，片區內部管網等基礎設施不完善，嚴重制約片區的開發進程。

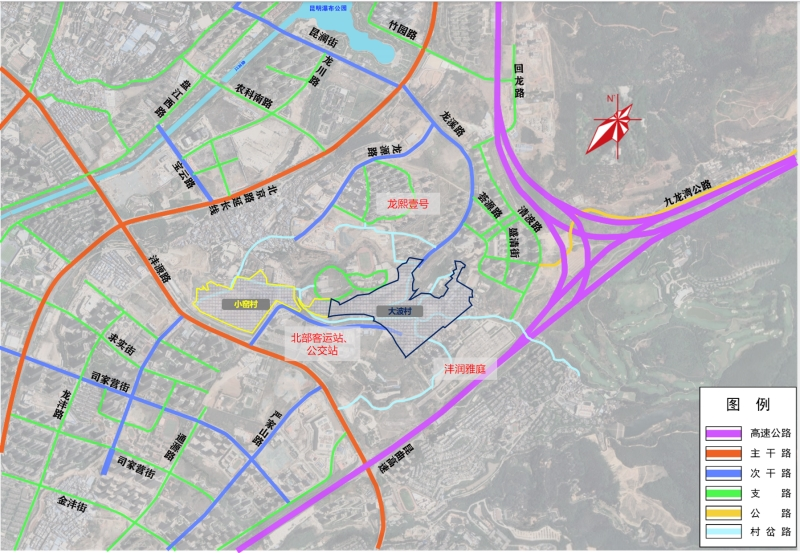

片區現狀路網
科學謀劃：立體攻堅基礎設施建設
黨的二十屆四中全會進一步明確了十五五期間城市更新全面提質的部署，盤龍區區委區政府緊扣黨中央國務院的戰略布局和“幸福盤龍”目標，堅持連片開發、完善城市功能、高質量推進城市更新的原則，高位統籌和英明抉擇，2025年1月依托國家中央資金支持政策。區政府統籌片區待改造小窯村、大波村，對其配套交通基礎設施進行整體包裝，申請中央預算資金3.8億，擬對小窯村、大波村片區交通出行、綜合管網、安全隱患等痛點進行消除，促進盤龍區國土空間總體規劃的落實，打造昆明北部城市更新和新型城鎮化建設的靚麗名片。
本項目包含小窯村、大波村城中村改造范圍內及周邊龍?jiān)绰贰⒈P龍290號路、龍溪路等共8條道路，包含:道路4934米、排水管網12500米、電力管網5700米、通信管網5700米、給水管網6250米、再生水管網6250米、燃?xì)夤芫W(wǎng)6250米以及橋涵工程等，工程總投資63475.93萬元（不含征拆）。
技術創新：腳踏實地、智慧賦能打造品質工程
摸清現場是進行準確設計的基礎，在項目研究階段，我單位多次組織設計人員進行現場踏勘及走訪，了解項目建設條件，分析項目建設重難點，特別是管線組的同事，撬井蓋多達兩百余個，練就了數秒開一個井蓋，一腳復原井蓋的技巧。

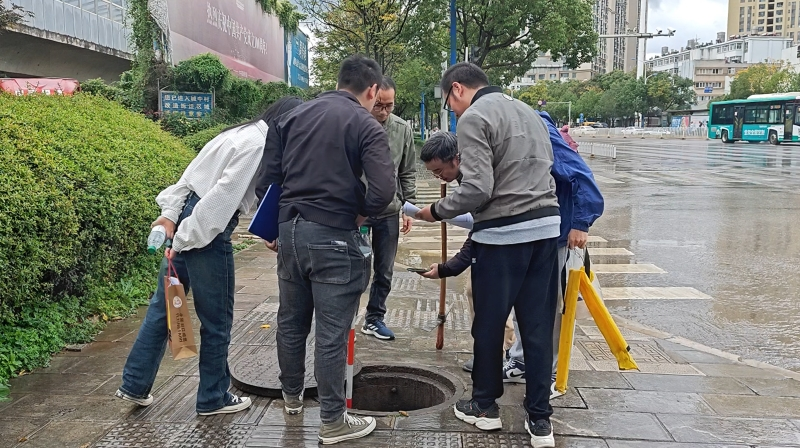

現場管線調查照片
方案研究過程中，我單位引入純國產的大疆傾斜攝影+數維軟件組成的BIM平臺，通過配置RTK模塊的無人機，建立附帶坐標和標高的三維模型，既可以精準丈量現狀元素的實際尺寸，又能清晰定位區域任意位置的物象；特別是大波村片區，場地呈南北高、中間低的地勢，現狀地形高差大，路網受周邊已建道路、馬溺河、東干渠、灃潤雅庭小區、建工技校、軌道交通2號線等條件制約，需要考慮統籌考慮，合理確定道路設計的控制點，進而進行道路總體設計。通過數維軟件實現設計方案與實景模型的融合，最終在滿足規范的前提下，豎向設計標高均滿足各控制點的使用需求。
設計師使用數維軟件實現了道路、橋梁、排水、交通、照明、景觀等專業的正向設計，通過三維視圖的應用能更直觀的反應項目與周邊地物的位置、高程關系，在項目匯報、方案比選中能夠支撐設計師更準確的做出判斷和決策。

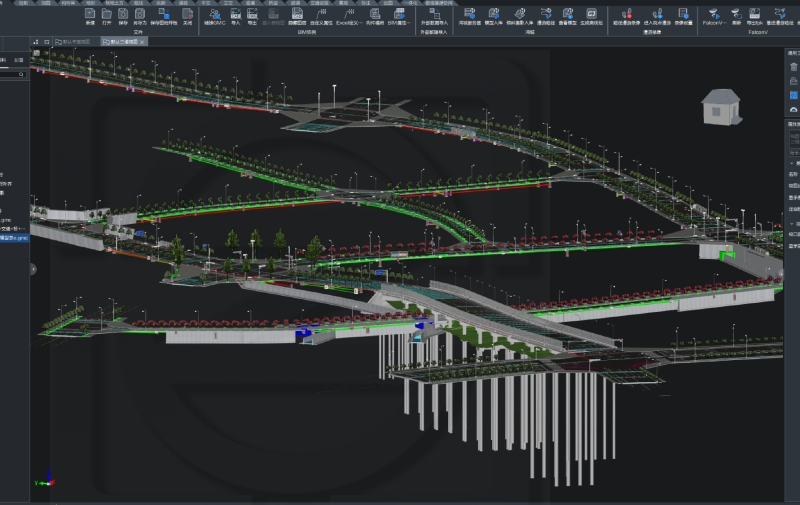

傾斜攝影+數維軟件融合設計
現狀外圍排水系統主要依托片區內現狀馬溺河、東干渠及河道邊截污干管進行排放。污水系統劃分匯水范圍，根據規劃，結合道路豎向設計，排入截污干管。雨水系統劃分匯水范圍，根據規劃，結合道路豎向設計，就近排入馬溺河、東干渠。在排水管網設計的同時，同步考慮通信、電力、給水、燃?xì)狻⒃偕裙芫€的建設，為避免管線“打架”，通過BIM工具進行碰撞檢查，確保管線能夠順利埋設。
本項目龍溪路、源清路上跨軌道交通2號線。龍溪路橋梁在平面設計時受地鐵站點制約，且地鐵線路與橋梁中心線不正交，橋墩的布置需盡量減小橋跨的情況下保證地鐵保護限界要求。源清路中橋上跨嚴家山車輛段出入線，該節點采用旱橋跨越車輛段出入線，且地鐵線路與橋梁中心線不正交，橋臺的布置需保證地鐵保護限界要求。
因此橋梁分為兩幅，常規段兩幅橋橋墩對齊設計，在跨越地鐵2號線區域采用橋墩不對齊（錯幅）的創意方案，在減小跨度的前提下保證限界要求，達到了經濟性和實用性同時兼顧。車行道與非機動車道之間采用花箱的形式，在提升橋梁的景觀的同時滿足分隔功能。橋梁外觀采用噴涂深灰色真石漆的創意方案，有效改善橋梁外觀。

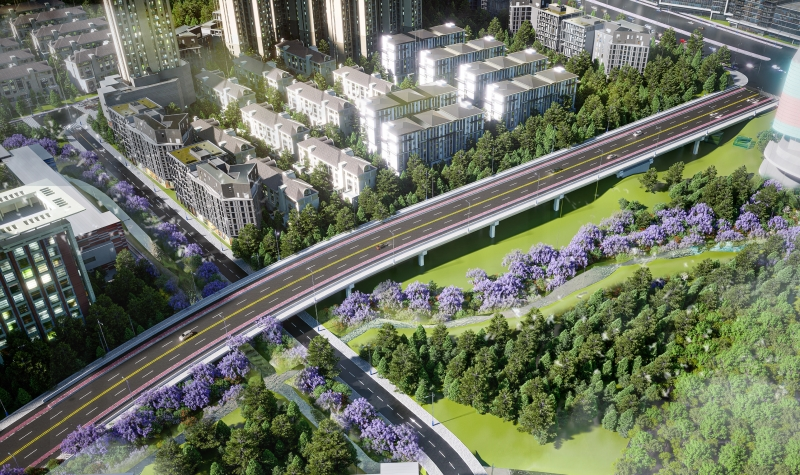

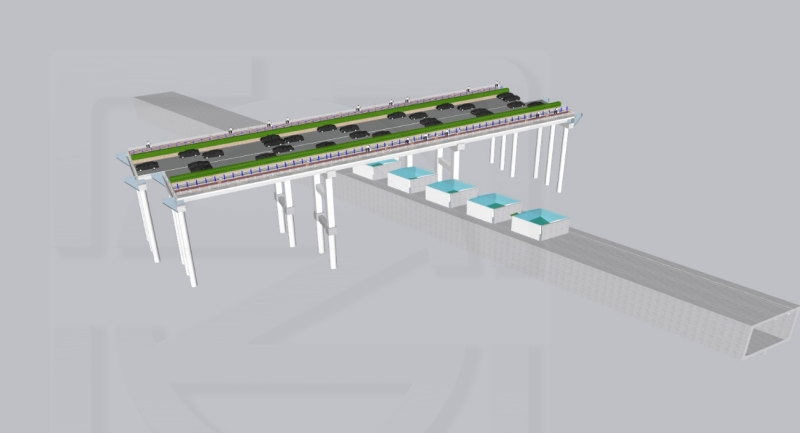

龍溪路橋梁效果圖 龍溪路橋梁上跨軌道2號線示意圖
片區道路、管線、交通、綠化、照明等市政基礎設施建設工作在基于高精度的BIM模型成功激活，輔助各專業子項順利推進。模型中的綠化植物基本特性突出，可結合不同季節物象變化，作出植物樹種選擇的科學決策，滿足“花枝不斷四時春”的城市景觀特質。夜間模式下的數維，充分展現出各區域的夜間光照情況，可正確預判光源及燈桿布置密度的合理性，是建成后夜間安全的保障。同時，通過數維軟件設計，避免了路燈、喬木、交通標志桿件位置沖突的問題。

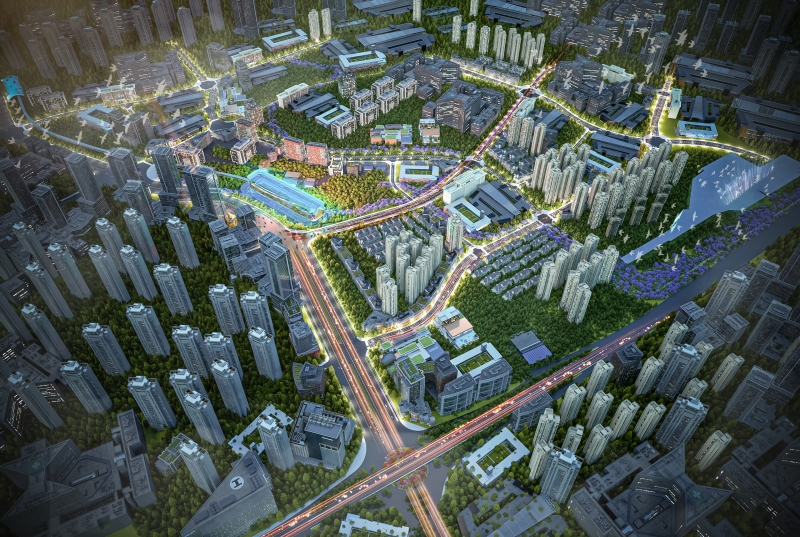

項目夜景效果圖
細致、周到的后期服務是項目順利實施的保障，在施工階段我單位派出項目組成員進行設計駐場，傳遞設計意圖、解決施工現場遇到的問題。針對道路開口處標高的控制、海綿城市綠化帶的高差關系等節點與施工單位詳細交流，保證項目達到規范及設計要求。

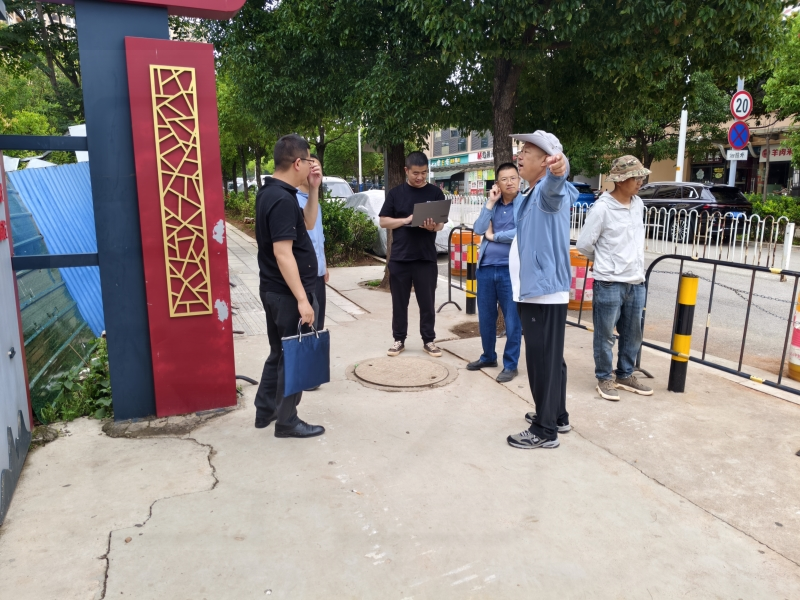

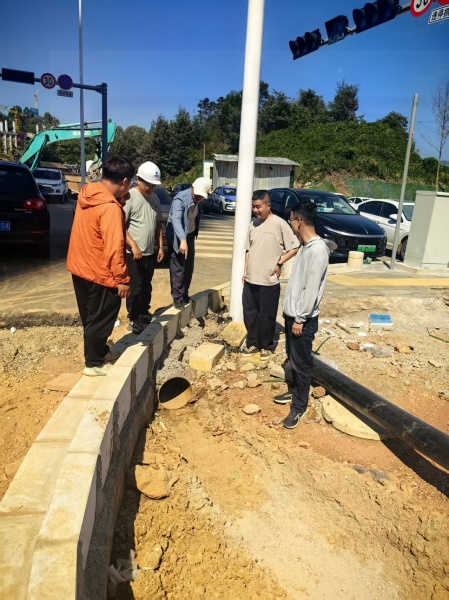

現場服務照片
民生福祉：暢通路網激活發展動能
道路通車龍熙壹號小區居民慶祝照片
現在項目正在如火如荼的建設中，相信在不久的明天，項目將會順利完工，發揮基礎設施建設為城市服務的作用，項目通過建設龍溪路、龍?jiān)绰贰⒃辞迓反蛲ㄆ瑓^(qū)縱向交通通道、分流北京路交通壓力；建設橫一路、縱一路、寶云路、瓦窯路等道路形成片區橫向交通連接路網，服務地塊開發，解決片區居民出行痛點。項目的建設將改善居民的生活環境，提升生活品質，為區域經濟發展注入新的活力，實現土地資源的集約高效利用，為昆明市盤龍區的高質量發展奠定堅實基礎。
撰稿人：陳瑞
